在项目里，描边是在后处理实现
我们先来聊聊我们熟悉的方案：对模型物体进行顶点偏移扩大，这个方案前向渲染，对模型顶点做向外偏移，渲染一个扩大的 “轮廓网格”（通常用纯色），再渲染原模型，靠两层叠加形成描边 —— 这种方案需要为每个要描边的模型单独处理（改 Shader / 加轮廓网格）。
屏幕空间后处理描边（属于 “像素级描边”）：完全脱离模型 / 顶点，在场景渲染完成后，对「屏幕纹理 + 深度纹理」做像素级计算，识别出需要描边的屏幕像素区域并着色 —— 全程在 2D 屏幕空间操作，不碰任何 3D 模型 / 顶点，这是两者最核心的区别。

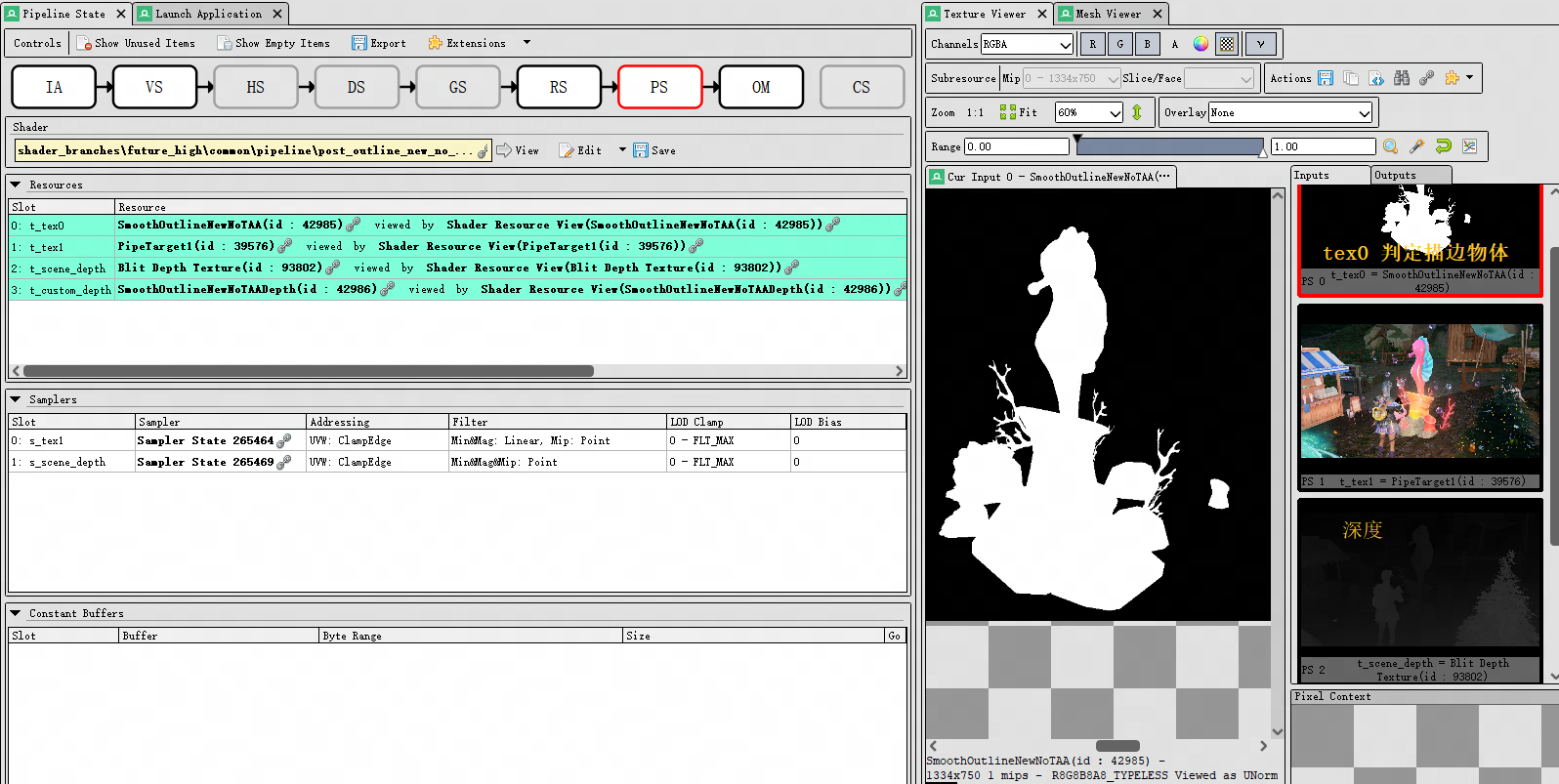

输入贴图：
输入资源 | 类型 | 作用（核心：判定描边的核心依据） |
t_tex0（Texture0） | 2D 纹理 | 描边掩码纹理 / 目标纹理：▸ 核心作用：标记 “需要描边的物体区域”—— 需要描边的物体像素值≠0（比如纯色 / ID 值），不需要的 = 0；▸ 举例：若只想给角色描边，渲染场景时会单独输出 “角色区域为白色、其他区域为黑色” 的纹理作为t_tex0。 |
t_tex1（Texture1） | 2D 纹理 | 原场景颜色纹理：▸ 非 FrameBuffer Fetch 模式下，作为原场景的基础颜色，最终描边会叠加到这个纹理上；▸ 若启用 FrameBuffer Fetch（移动端 Metal 优化），则直接读取帧缓冲，无需传入t_tex1。 |
t_scene_depth | 深度纹理 | 场景深度缓冲：▸ 记录每个屏幕像素的深度值（距离相机的距离）；▸ 用于 “深度过滤”（比如outline_depth_threshold_clip_player参数：过滤掉过远 / 过近的物体，避免给背景 / 超近物体描边）。 |
u_rt_size | float4 | 渲染目标（RT）的尺寸（宽 / 高 + 1 / 宽、1 / 高）：用于计算屏幕空间的采样偏移（描边宽度）。 |
width | float | 描边宽度：控制邻域采样的偏移量，值越大描边越宽。 |
outline_depth_threshold_clip_player | float | 深度阈值：过滤不需要描边的深度区域（比如值 = 0.9 时，深度值超过 0.9 的像素不描边，避免给远处物体描边）。 |

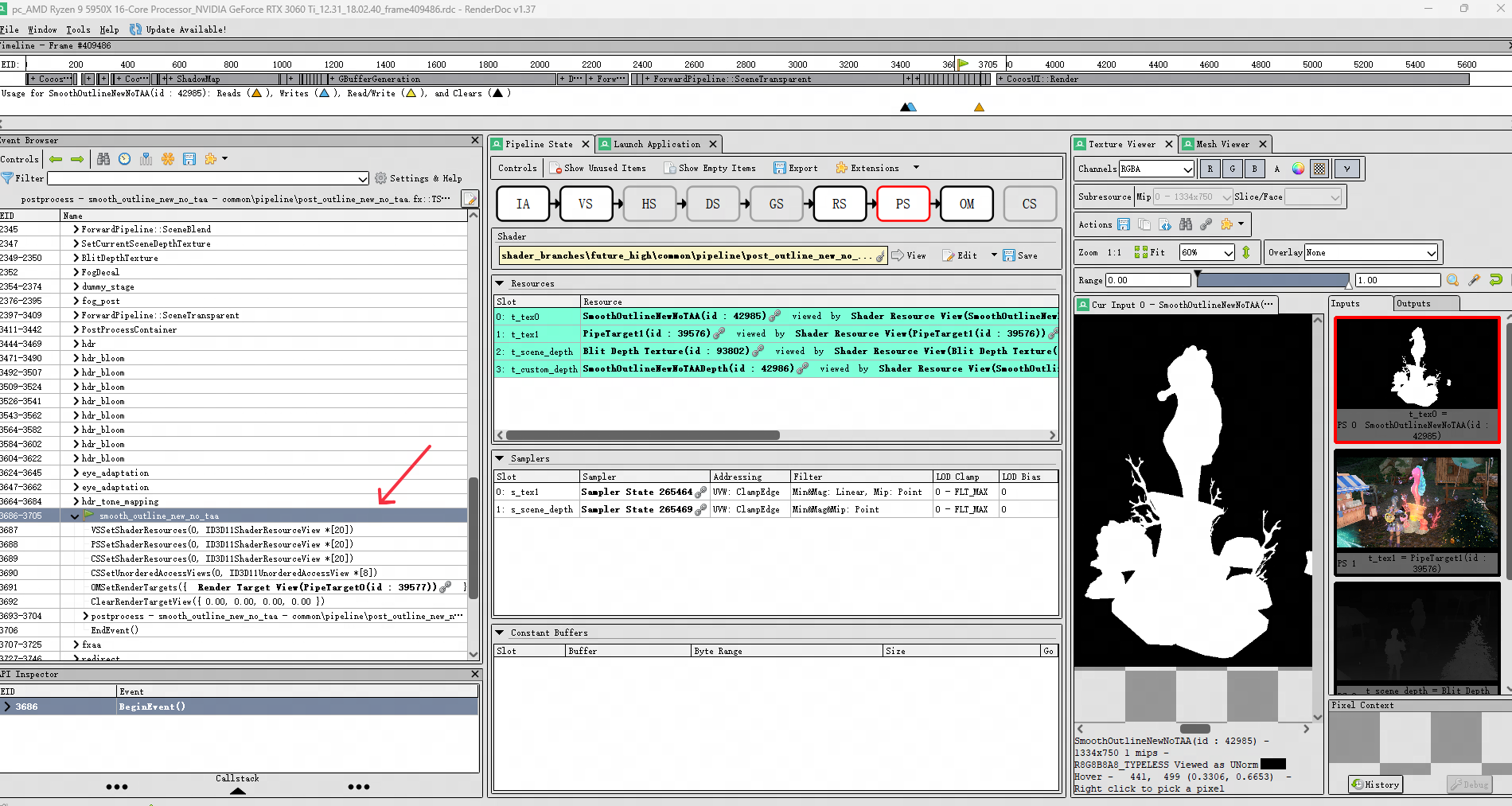

这个tex怎么来的？（tex0判定需要描边物体的核心）
- 渲染场景时，先执行一个 “预处理 Pass”：
- 对需要描边的物体（比如角色、交互道具），渲染到
t_tex0时输出 “非 0 值”（比如白色、物体 ID、纯色）； - 对不需要描边的物体（比如场景、背景、水体），渲染到
t_tex0时输出 “0 值”（黑色）；
- 后处理 Pass 中，Shader 采样
t_tex0，只有 “非 0 值区域的边缘” 会被判定为 “需要描边的边缘”，最终生成描边。
Ps:
顶点阶段不处理任何模型，只针对 “全屏四边形”（后处理的标准做法：用一个覆盖整个屏幕的四边形作为渲染载体）做操作：
- 接收全屏四边形的顶点坐标（input_position）和 UV 坐标（input_texcoord0，范围 0~1，对应屏幕像素）；
- 计算采样偏移量：u_rt_size.zw是1/屏幕宽、1/屏幕高（归一化的像素尺寸），乘以width（描边宽度），得到 “单个像素的偏移量”（_v_0）；
- 生成 5 个采样坐标：
- _Varying_texcoord0：当前像素的 UV（中心坐标）；
- _Varying_texcoord1/_Varying_texcoord2：当前像素上下偏移后的 UV；
- _Varying_texcoord3/_Varying_texcoord4：当前像素左右偏移后的 UV；→ 这 5 个坐标是为像素阶段 “邻域采样” 做准备（检测上下左右像素的差值）。
Vs
对每个像素做：
具体步骤：
- 邻域采样：用顶点阶段生成的 5 个 UV，采样t_tex0（描边掩码纹理），得到 5 个像素值：
- _p_4：当前像素的 t_tex0 值；
- _p_5/_p_6/_p_7/_p_8：上下左右四个方向偏移后的 t_tex0 值；
- 边缘检测（核心！判定哪里需要描边）：
- 计算 “当前像素” 与 “上下左右像素平均值” 的差值：_p_4 - (((_p_5 + _p_6) + _p_7) + _p_8) * 0.25f；

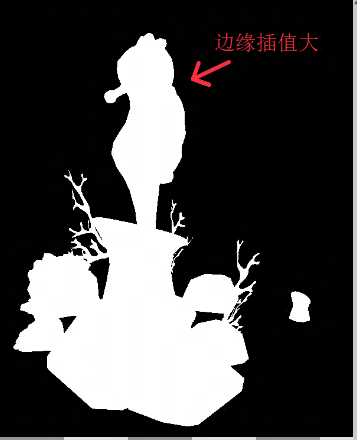

- 用sign(length(差值))判断是否为边缘：▸ 若差值≠0 → sign返回 1 → 判定为 “物体边缘”（需要描边）；▸ 若差值 = 0 → sign返回 0 → 非边缘（不需要描边）；→ 本质：t_tex0中 “需要描边的物体区域” 和 “背景区域” 的交界像素，差值会显著变大，从而被判定为边缘。
- 深度过滤（筛选需要描边的物体）：
- 采样深度纹理t_scene_depth，得到当前像素的深度值_p_10；
- 适配深度范围（SYSTEM_DEPTH_RANGE_NEGATIVE/USE_REVERSED_Z）：处理不同 API（D3D/OpenGL）的深度值范围差异（0~1 或 - 1~1）；
- 用outline_depth_threshold_clip_player过滤：1.0f - step(...) → 深度值超过阈值的像素，描边强度置 0（不描边）。
- 描边叠加 + 输出：
- 取邻域采样的最大值_p_11（强化边缘对比度）；
- 把边缘检测得到的描边颜色，叠加到原场景颜色（_p_0，来自t_tex1/FrameBuffer Fetch）上；
- 最终输出_entryPointOutput：叠加描边后的屏幕像素颜色。
